真空退火管式炉：技术解析与应用指南Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
一、核心定义与工作原理Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
真空管式退火炉是一种“细长炉膛+内置炉管”结构的间歇式热处理设备，专为小批量、高均匀性或气氛/真空保护退火而设计。与箱式炉相比，它更擅长“细长件、粉体、薄膜、线材”的连续或半连续退火，也更容易实现真空、惰性/活性气氛以及快速升降温。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
一、管式真空退火炉的结构特点：Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①炉管（石英、刚玉、耐热钢或碳化硅）贯穿整个加热区，样品置于炉管、或放置于瓷舟、石墨舟内推入炉管。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②加热元件环绕炉管外壁，分单温区、三温区或多温区，PID/可控硅控温，恒温区长度300–1000 mm，均匀性高。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③两端水冷法兰配进出气口、真空接口、压力表、KF卡箍，可在10⁻1–10⁻⁵3Pa 高真空或N₂/Ar/H₂/混合气下工作。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司

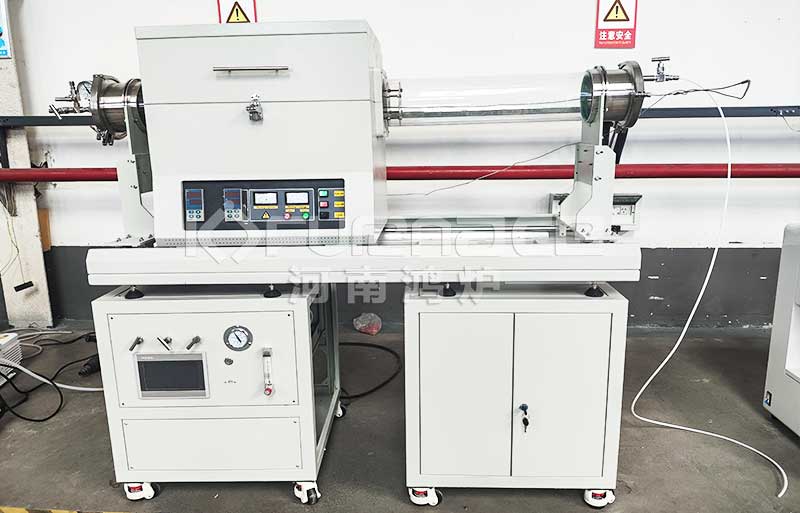

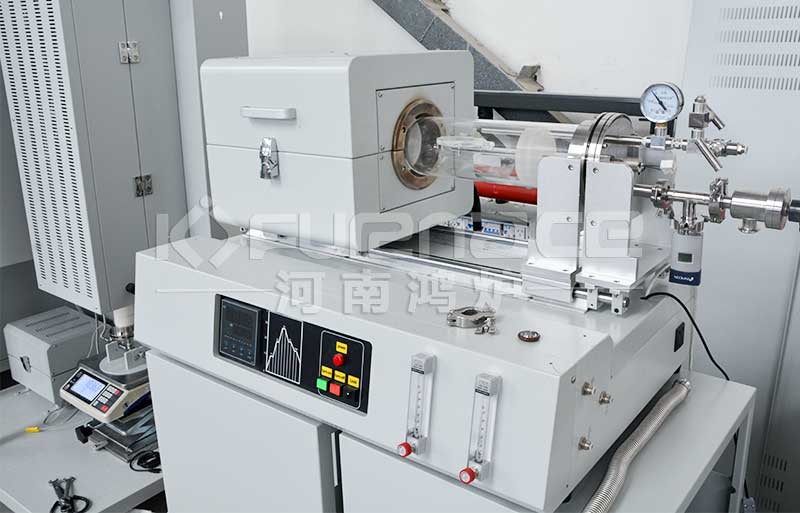

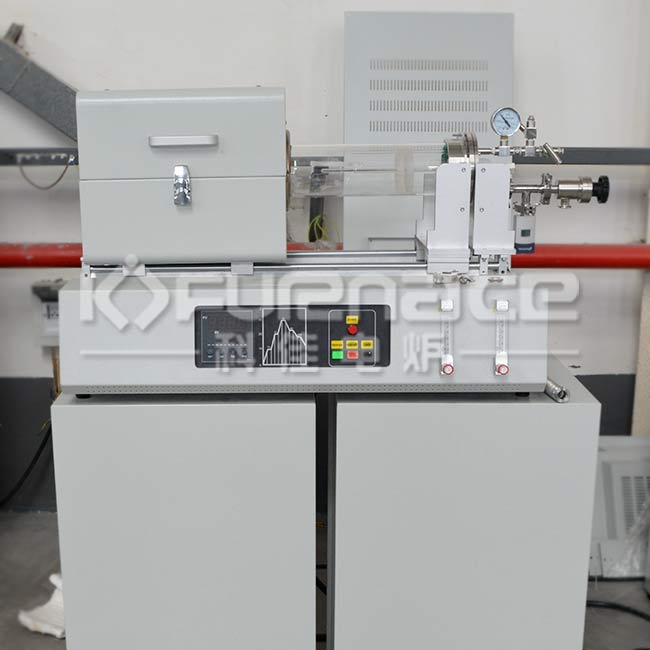

④开启式或滑轨式炉体可实现快速冷却（滑移出炉管或打开炉壳），RTP机型用卤素灯加热，升温速率可达50 ℃/s。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司二、核心工艺与性能指标Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
|
| 工艺类别 |
典型温度 |
目的 |
适用材料 |
| 真空退火 |
600–1200 ℃ |
去应力、除气、防氧化 |
不锈钢、铜合金、钛合金、薄膜材料 |
| 氢气/氮气光亮退火 |
800–1100 ℃ |
获得光亮的金属表面 |
精密钢管、毛细管、丝材 |
| 扩散/氧化/掺杂 |
400–900 ℃ |
半导体结区调控 |
Si片、GaAs、太阳能电池 |
| 快速退火(RTP) |
室温-900 ℃ |
离子注入激活、致密化 |
晶圆、氧化物薄膜 |
| 炭化/石墨化 |
300–1600 ℃ |
制备碳纤维、生物炭 |
聚合物、生物质 |
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司三、典型应用场景Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①金属加工领域Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
钛合金应力消除：在无氧状态下进行退火处理，防止材料脆化。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
高速钢真空回火：优化硬度与韧性平衡，延长工具使用寿命。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②半导体制造Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
硅片退火：在惰性气体保护下修复晶格缺陷，提升导电性能。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
化合物半导体生长：通过精确控温实现GaN、SiC等材料的单晶制备。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③陶瓷与玻璃制造Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
陶瓷烧结：在真空或还原气氛下促进致密化，提升机械强度。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
玻璃退火：消除内部应力，防止开裂。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
④新能源领域Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
太阳能电池板制造：通过真空退火优化硅基材料电学性能。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
锂电池正极材料处理：在惰性气氛下改善材料结晶度。
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司四、管式真空退火炉的设备选型关键指标Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①温度范围与均匀性Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
基础研究需覆盖200-1200℃，均匀性±1℃以内。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
高温材料制备需1400℃以上，选择硅钼棒加热元件。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②真空系统配置Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
机械泵适用于一般退火工艺（10⁻²Pa）。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
分子泵用于高纯度材料制备（10⁻⁵Pa）。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③气氛控制能力Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
惰性气氛（N₂/Ar）：防止氧化，适用于金属退火。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
还原性气氛（H₂）：用于催化退火研究。Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
五、优势与局限Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
1、优势Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①炉管密封好，易实现真空或可控气氛，氧化/脱碳风险低Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②温区独立可调，适合梯度退火或长恒温区工艺Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③结构紧凑、占地小，开启式/滑轨设计换样快，适合实验节奏Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
④可与质量流量计、尾气处理、冷阱联用，工艺数据可追溯Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
2、局限Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
①装载量小（典型1–10 kg/批），不适合大工件或连续大生产Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
②炉管为易耗件，高温氢气或含硫气氛下寿命缩短Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
③长工件需多次推进，生产效率低于辊底式、网带式连续炉Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
Ch1高温箱式电阻炉,管式炉,真空退火炉,真空烧结炉,管式高温炉-郑州科佳电炉有限公司
如需进一步对比型号或获取真空泵、气路、冷阱的配套方案，可再告诉我您的材料类型、尺寸、目标温度及产能要求，我可帮您列出详细型号与方案配置。
