真空炉真空度只能抽到-2的原因分析

作者:河南鸿炉来源：原创发表时间：2025-05-23 09:55:13

针对真空炉真空度只能抽到-2（假设单位为×10⁻² Pa，即100 Pa量级）的问题，需从设备性能、工艺操作、泄漏检测及维护策略等维度进行系统分析。以下是具体分析与改进建议：

一、真空度不足的可能原因

1、真空系统硬件限制

①泵组配置不足：
若真空炉仅配置单级机械泵（极限真空度约10⁻¹ Pa），无法满足高真空需求（通常需10⁻³ Pa以下）。
②前级泵与扩散泵不匹配：
扩散泵需前级泵（如罗茨泵）提供10⁻¹ Pa以下的前级真空，若前级泵能力不足，扩散泵无法正常工作。
案例：某实验室真空炉仅使用机械泵，真空度仅达5×10⁻² Pa，更换为机械泵+罗茨泵组合后，真空度提升至5×10⁻⁴ Pa。

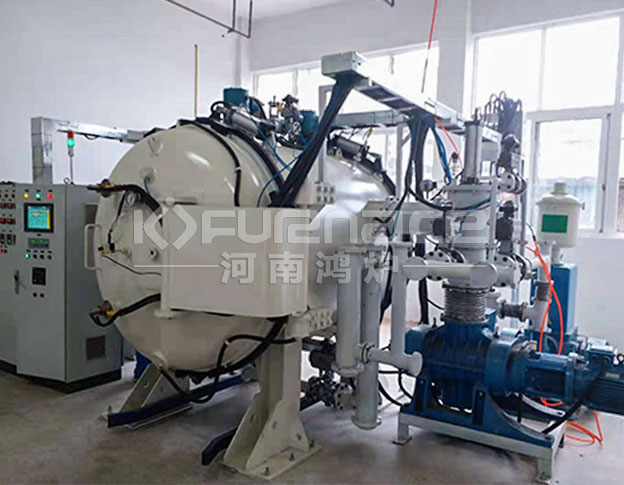

高真空热处理炉图片点击查看更多炉型

2、泄漏问题

①法兰密封失效：
O型圈老化、密封面划伤或紧固力不足会导致泄漏。
②焊缝或管道裂纹：
炉体焊缝缺陷或真空管道微裂纹可能成为泄漏源。
③案例：
某真空炉泄漏率检测显示，法兰处泄漏量达1×10⁻² Pa·L/s，更换O型圈后泄漏率降至5×10⁻⁴ Pa·L/s。

3、材料放气

①炉内材料污染：
炉内壁、工装夹具或待焊件表面残留油污、水分或有机物，高温下会持续放气。
②案例：
某铝合金钎焊炉因石墨夹具未清洗，真空度在400℃时从5×10⁻³ Pa升至2×10⁻² Pa。

4、真空计校准误差

①热偶真空计读数偏差：
热偶真空计在低真空段（1-10⁻¹ Pa）精度较高，但在高真空段（<10⁻² Pa）需依赖电离真空计。若未切换真空计，可能导致读数不准确。
②案例：
某设备在10⁻³ Pa时仍使用热偶真空计，实际真空度已达5×10⁻⁴ Pa（通过电离真空计校准）。

二、诊断与检测方法

1、分段检测法

①隔离泵组：
关闭炉体与泵组的连接阀门，观察真空度变化。若真空度快速回升，说明炉体或管道泄漏；若回升缓慢，可能是泵组性能问题。
②喷氦检测：
使用氦质谱检漏仪对法兰、焊缝等部位喷氦气，定位泄漏点。

2、材料放气测试

①升温曲线监测：
记录真空度随温度的变化曲线。若真空度在某一温度点（如200℃）突然下降，说明该温度下材料开始放气。
②预抽真空处理：
对待焊件进行预抽真空（如100℃保温2h），减少高温下的放气量。

3、真空计校准

交叉验证：使用不同原理的真空计（如热偶真空计、电离真空计、皮拉尼真空计）对比读数，确认是否存在校准误差。

三、改进措施与优化方案

1、升级真空系统

①增加泵组配置：
对于高真空需求（<10⁻³ Pa），建议采用“机械泵+罗茨泵+扩散泵”或“机械泵+分子泵”组合。
②优化管道设计：
缩短真空管道长度，减少弯头数量，降低气体流动阻力。
③案例：
某真空炉升级为分子泵后，极限真空度从8×10⁻² Pa提升至6×10⁻³ Pa。

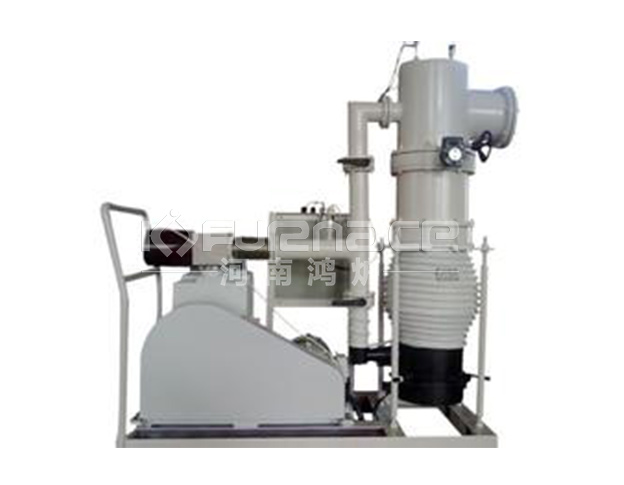

分子泵图片

2、泄漏修复

①更换密封件：
选用耐高温、低放气率的氟橡胶或全氟醚O型圈。
②焊缝补焊：
对炉体或管道焊缝进行X射线探伤，修复裂纹或气孔。
③紧固力控制：
采用扭矩扳手按规范紧固法兰螺栓，避免过紧或过松。

3、材料预处理

①清洗工艺：
金属件：碱洗（NaOH 50g/L，60℃）→酸洗（HNO₃ 30%，室温）→去离子水冲洗→烘干。
非金属件（如石墨）：高温烘烤（800℃，2h）去除吸附气体。
②工装改进：
采用低放气率材料（如304不锈钢）替代普通碳钢。

4、操作规范优化

①分阶段抽真空：
粗抽阶段（大气压至10 Pa）：使用机械泵。
精抽阶段（10 Pa至目标真空度）：切换至扩散泵或分子泵。
②延长保温时间：
在目标真空度下保温30min以上，确保材料放气完成。

四、维护与预防策略

1、定期检漏
每月一次：使用氦质谱检漏仪对关键部位（如法兰、观察窗）进行检测。
每半年一次：对真空系统进行整体保压测试（充入干燥氮气至0.1 MPa，24h内压降≤5%）。

2、真空计校准
每年一次：送计量机构校准真空计，确保读数准确。
操作培训：要求操作人员熟悉不同真空计的适用范围（如热偶真空计适用于低真空，电离真空计适用于高真空）。

3、备件管理
储备关键备件：如O型圈、真空泵油、扩散泵油等，避免因备件缺失导致停机。
建立维护档案：记录每次维修、更换备件及真空度测试数据，便于追溯问题。

五、总结与建议

1、短期措施：
优先检查泄漏点（如法兰、焊缝）和材料放气问题，通过喷氦检测和升温曲线监测定位故障。
2、中期措施：
升级真空泵组（如增加罗茨泵或分子泵），优化管道设计，提升系统极限真空度。
3、长期策略：
建立规范的维护保养制度，定期校准真空计，加强操作人员培训，确保设备稳定运行。

通过系统排查与针对性改进，真空炉真空度可从-2（100 Pa量级）提升至-4（10⁻² Pa量级）甚至更高，满足铝合金真空钎焊等高真空工艺需求。

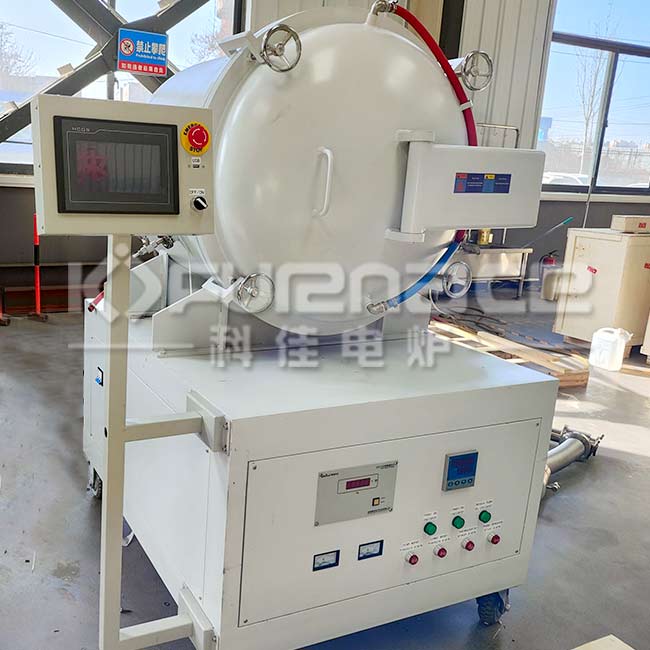

可点击这里查看更多真空炉型号和配置介绍
